加工実績紹介

HARA Worksの技術を詰め込んだ、「珠玉の逸品」のギャラリーをご覧下さい。
（数千種類の実績のごく一部を掲載します。）

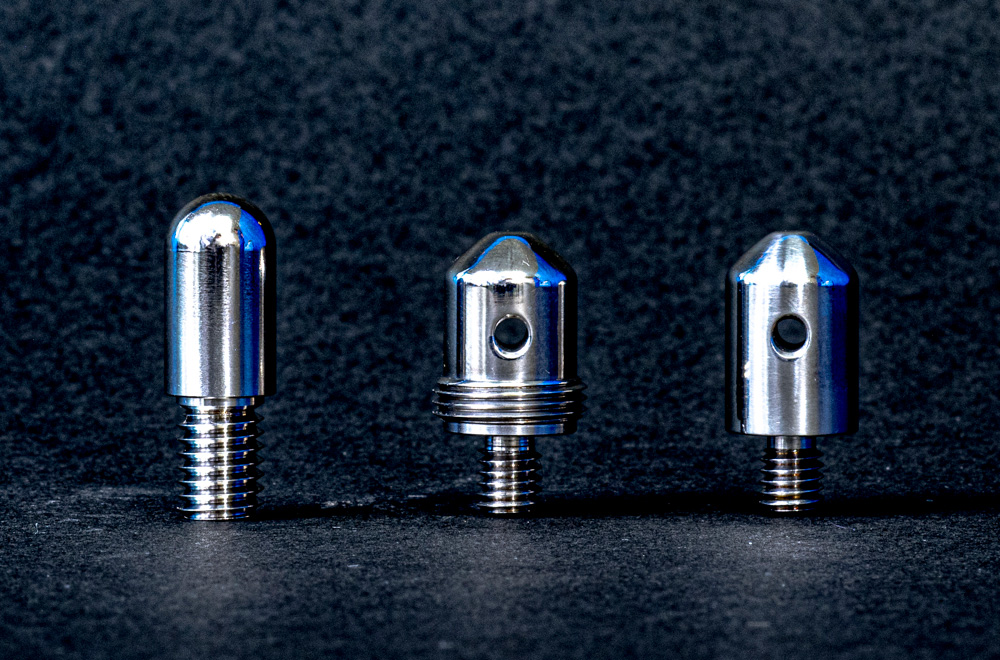

ソケット

SUS304 H17六角材

M14内径チェーシング、内径溝1.5幅、内径座ぐり加工、テーパーボール受けクロス穴加工、内径複合加工でもバリ・カエリなく、NC加工内で完成。

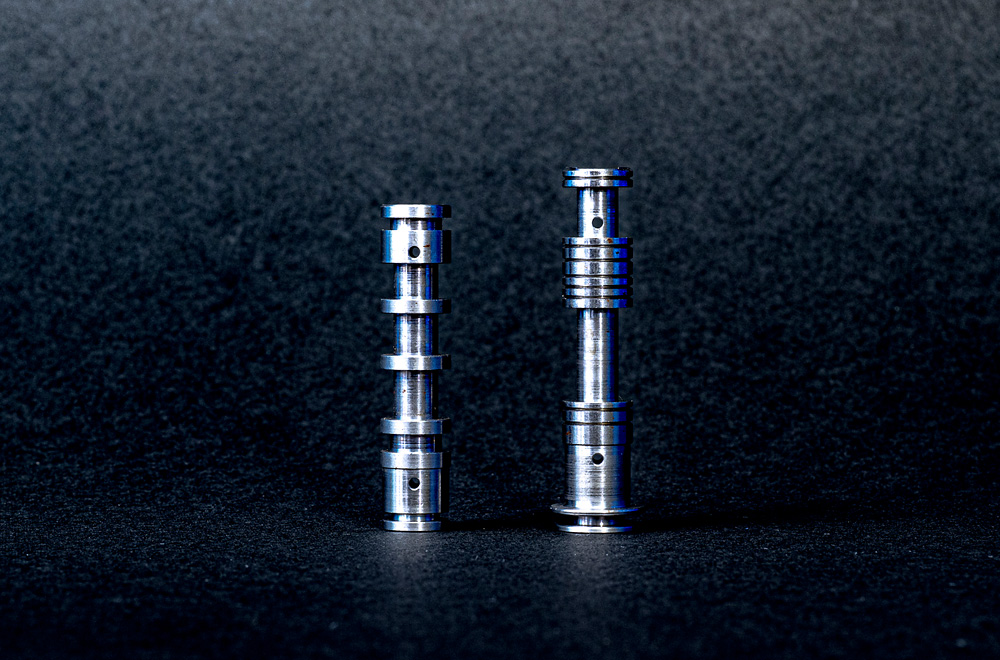

スプール

SCM　Φ11、Φ14

スプール加工、Φ3.5端面深穴41ミリ、クロス穴Φ1.4、切りくずの残りなし。

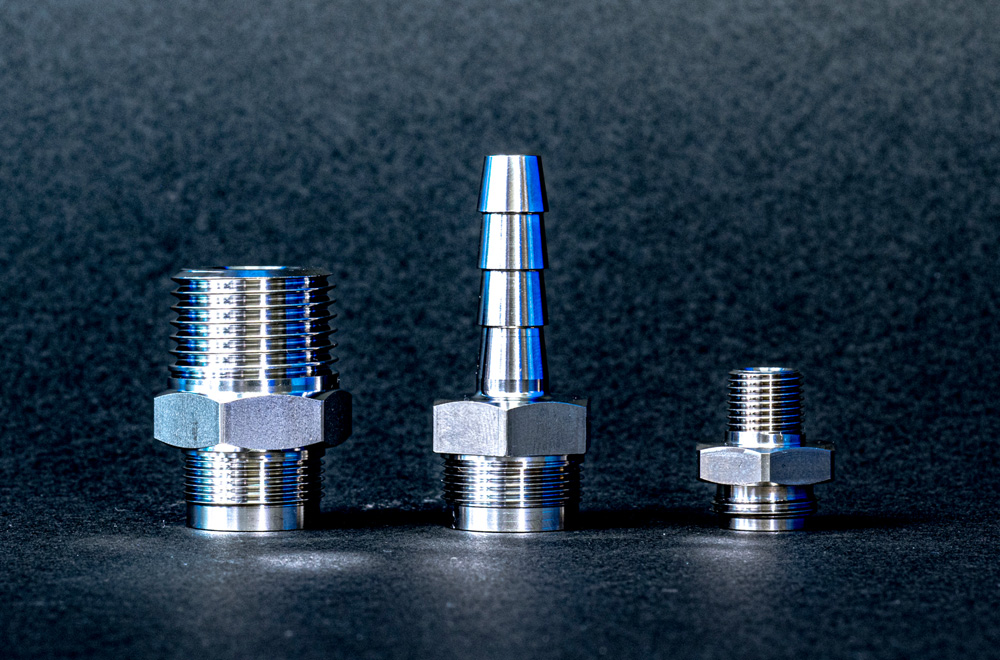

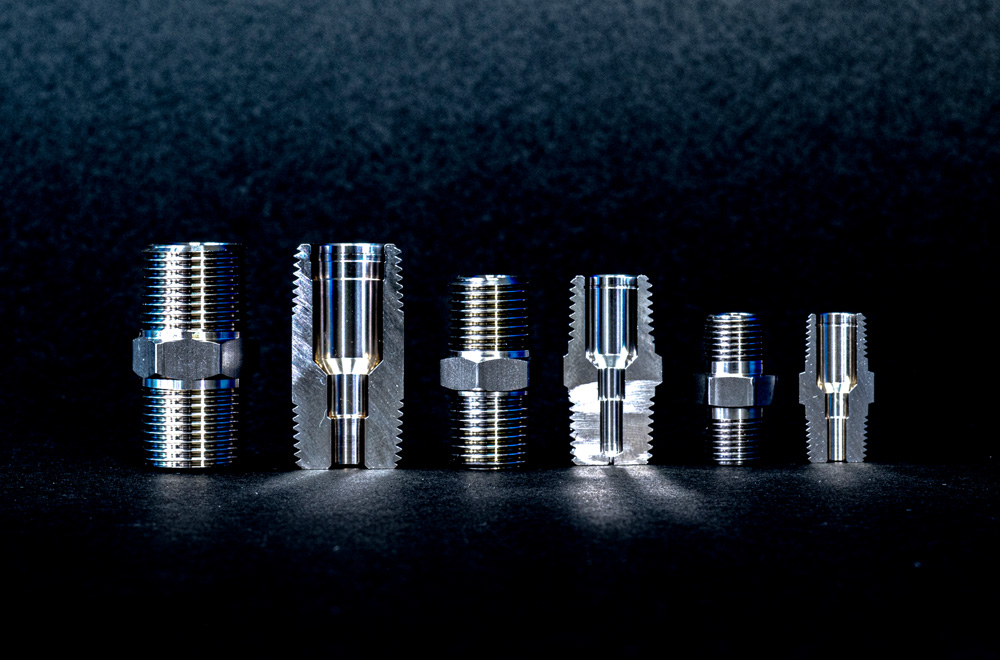

本体 1分(⅛) 2分(¼) 3分(⅜)

SUS316　H12~H17六角材

外径両側テーパーねじ、内径座ぐり加工、内径Eリング用ミゾ加工。

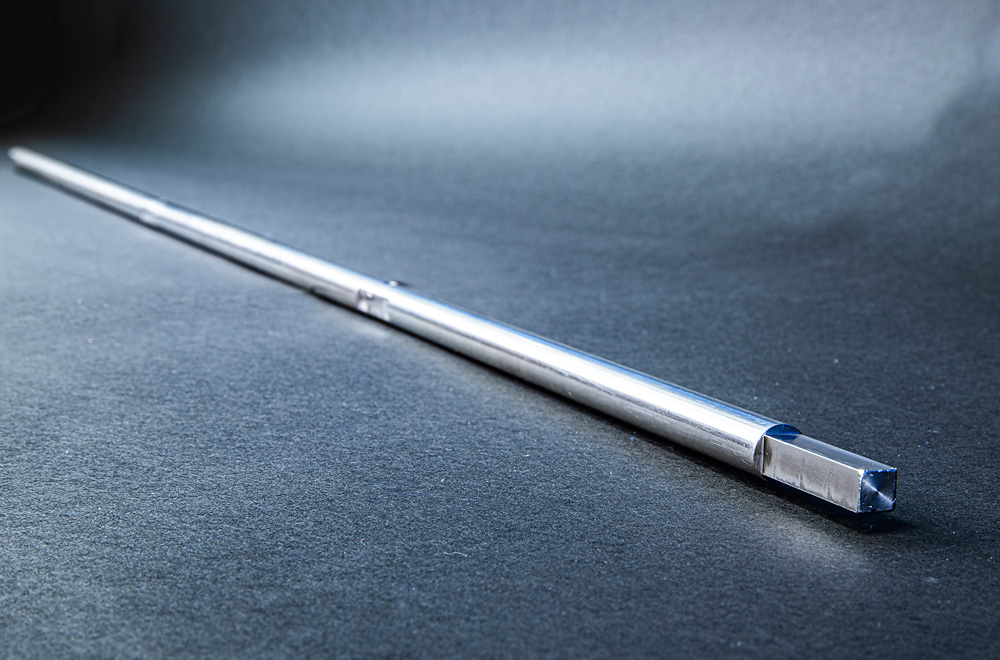

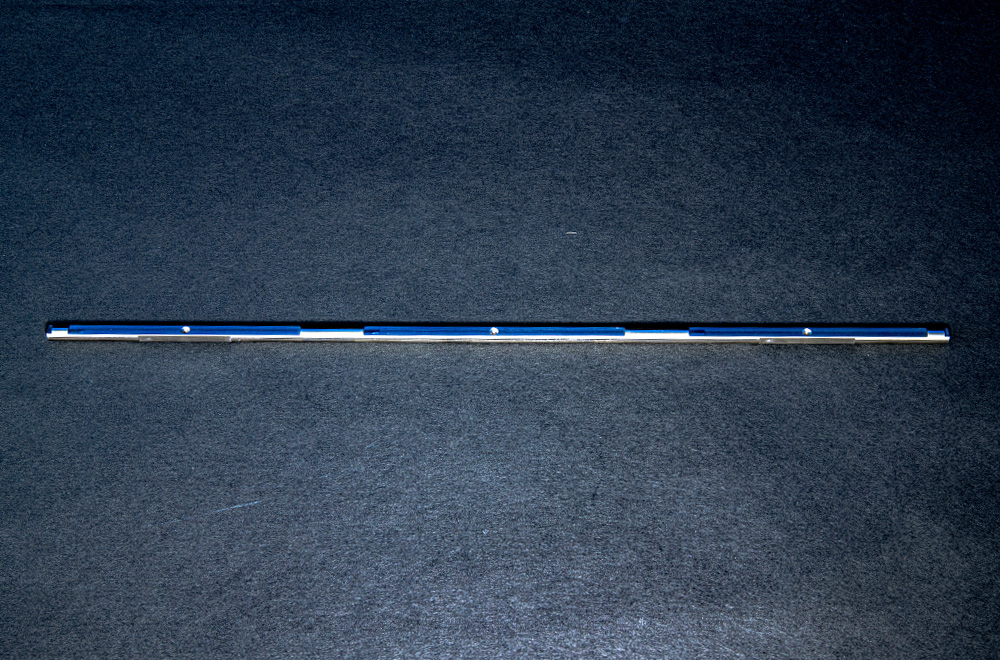

スライダーシャフト

S45CF　Φ10

多段ミーリング加工、Φ10〜厚さ３ミリまでDカット。

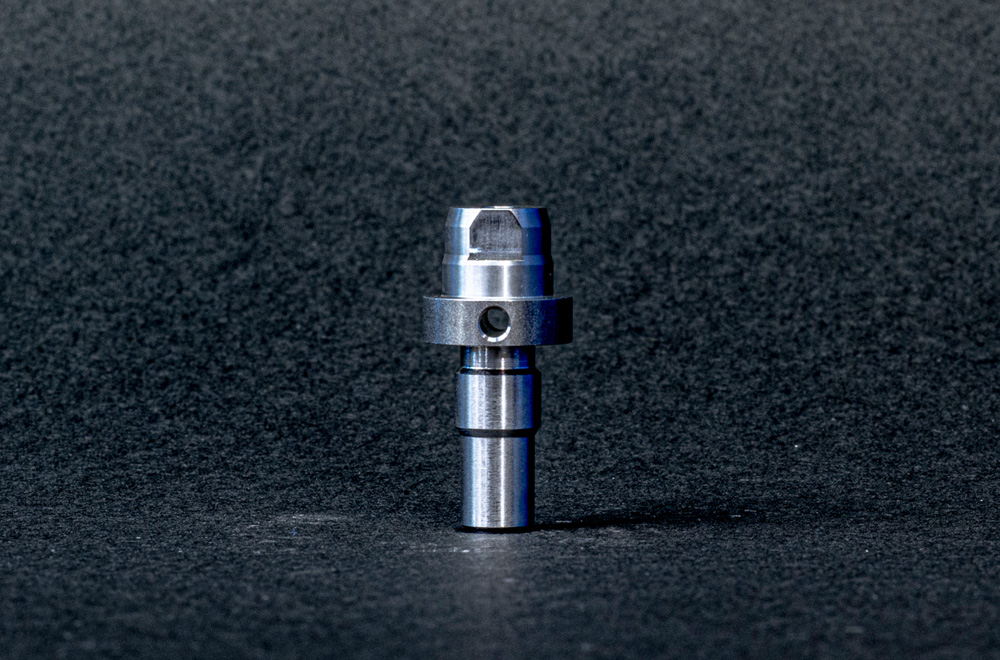

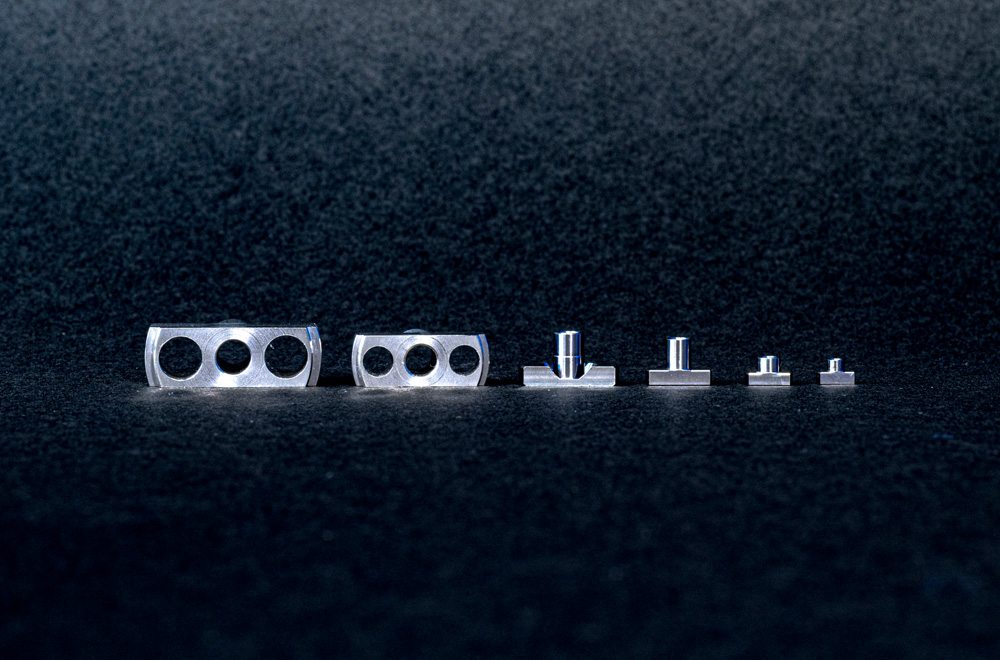

ホルダー

SUS316　Φ8〜Φ24

クロスミーリング加工、負荷の大きい加工でもスター精密製の高剛性のギアにより挽目良好、バリ取りも機械内で完了。

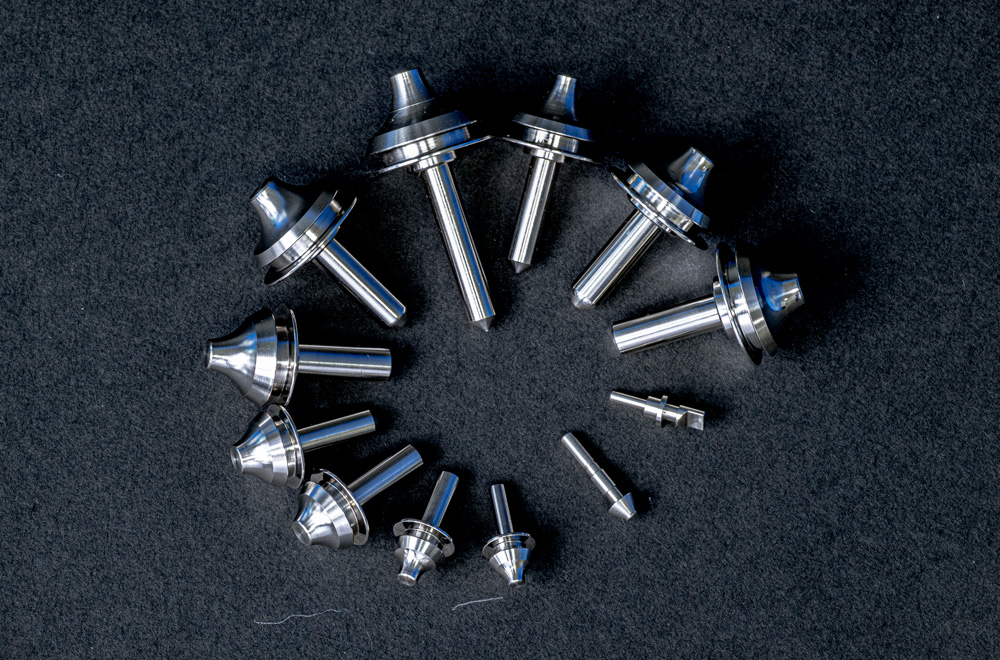

バルブ

SUS304　Φ6〜Φ28

素材径Φ22→Φ6軸など負荷の大きい切削加工、切りくず処理の工夫と高剛性のスター精密製の機械により挽目良好、オーバーラップ加工により加工タイム短縮。

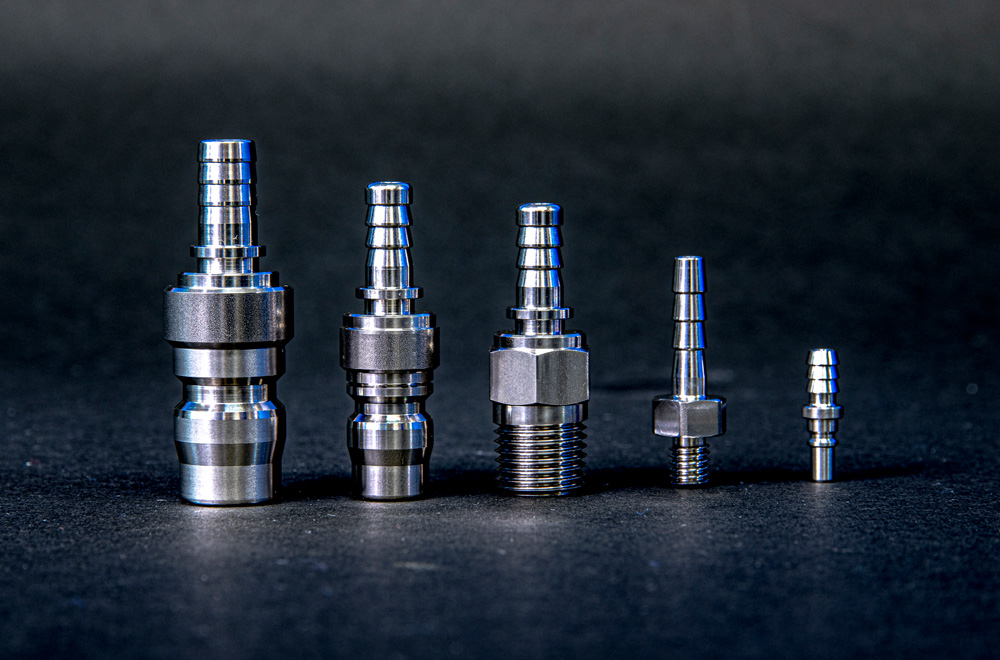

プラグ部品

SUS304　Φ6〜Φ18

タケノコ加工、角度、Rの指示もCAD・CAMにより正確なプログラムと的確な刃物選定により、切りくず絡みなし。
プラグ

S45CF　Φ16

客先工程多数→弊社にてHカット、クロス穴、端面穴、バリ取り、リーマー、リーマー後、中圧クーラントにより内部切りくず処去までを１工程、機械内で完了。
ピン（鏡面仕上げ）

SUS303　Φ14

NC加工後、バレル研磨による鏡面仕上げも可能。（Ra0.1以下）

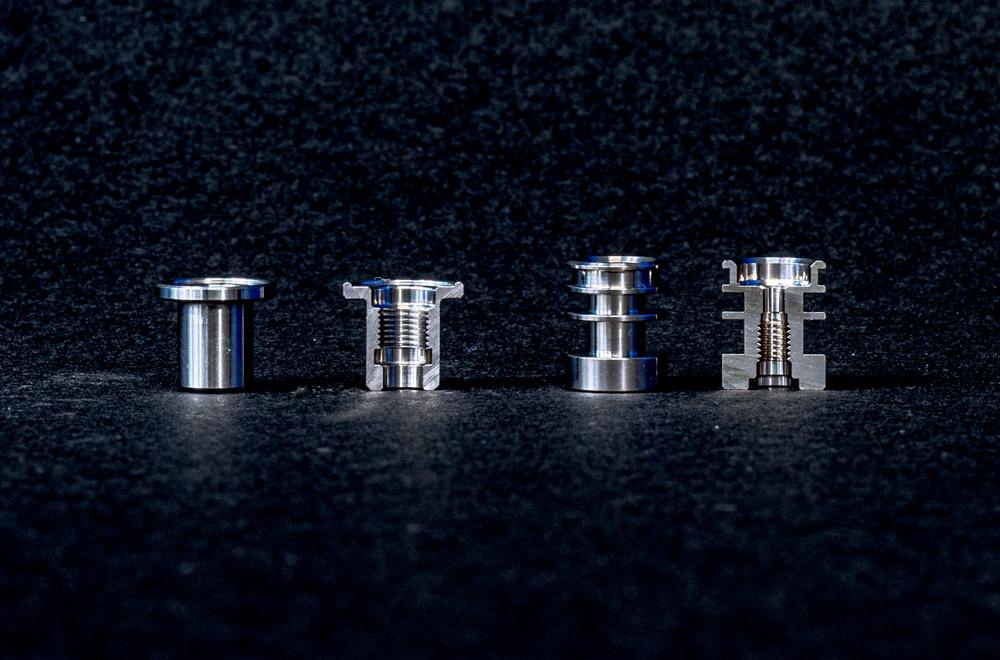

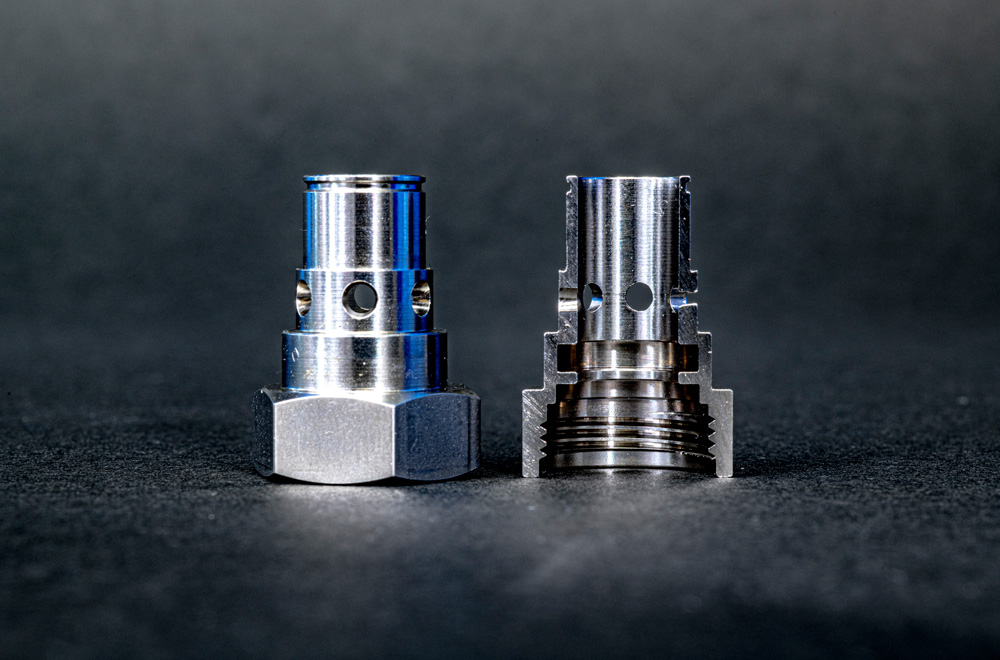

カラー

SUS304　Φ12

内径細目ねじ、複数段の座ぐり加工、内径ミゾの加工、工程の工夫と中圧クーラントにより切りくずの絡みもなく安定加工。

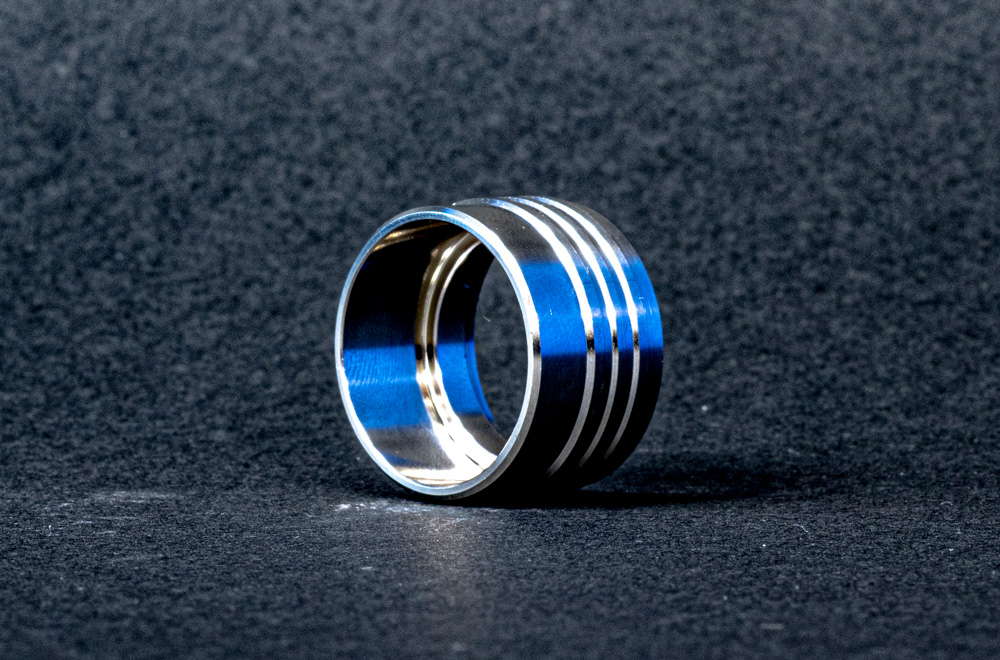

スリーブ

SUS304　Φ28

大径の穴加工も無垢材から加工、専用の刃物と中圧クーラントにより挽目良好。
アダプター

SUS304　Φ22、H21六角、H19六角

大径のテーパーねじ、大径の内径テーパーねじ、座ぐりなども高剛性の機械でバリなく挽目良好。

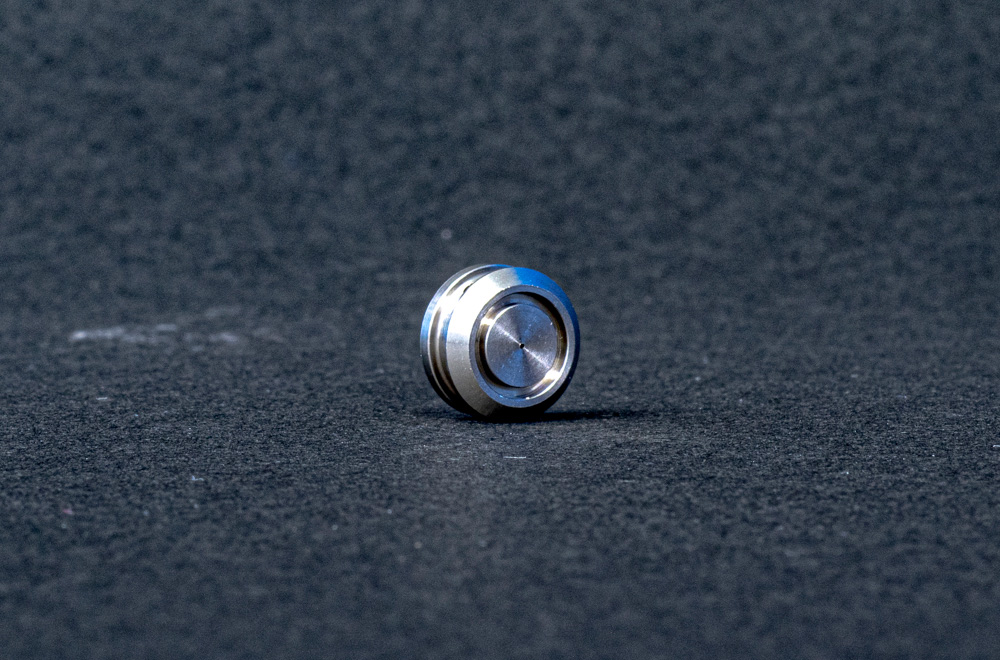

ベース

SUS303　Φ12

穴Φ0.4、全長レンジ6ミクロン、端面ミゾレンジ6ミクロン。

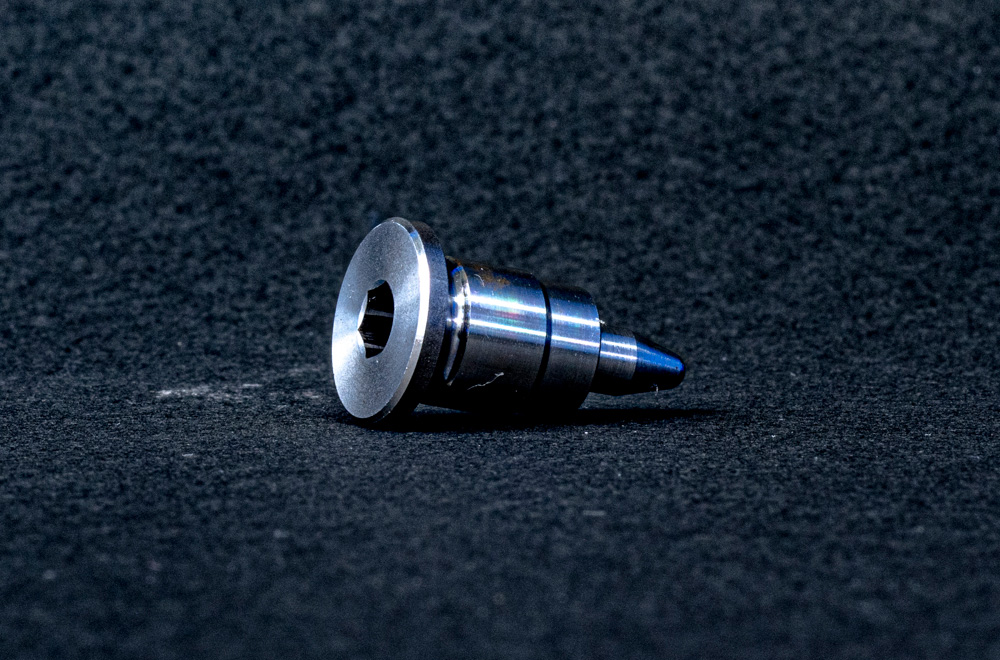

ディフレクター

SCM　Φ18

六角穴加工H6.0、端面ミゾRぬすみテーパー加工、六角穴まで機械内で完成。

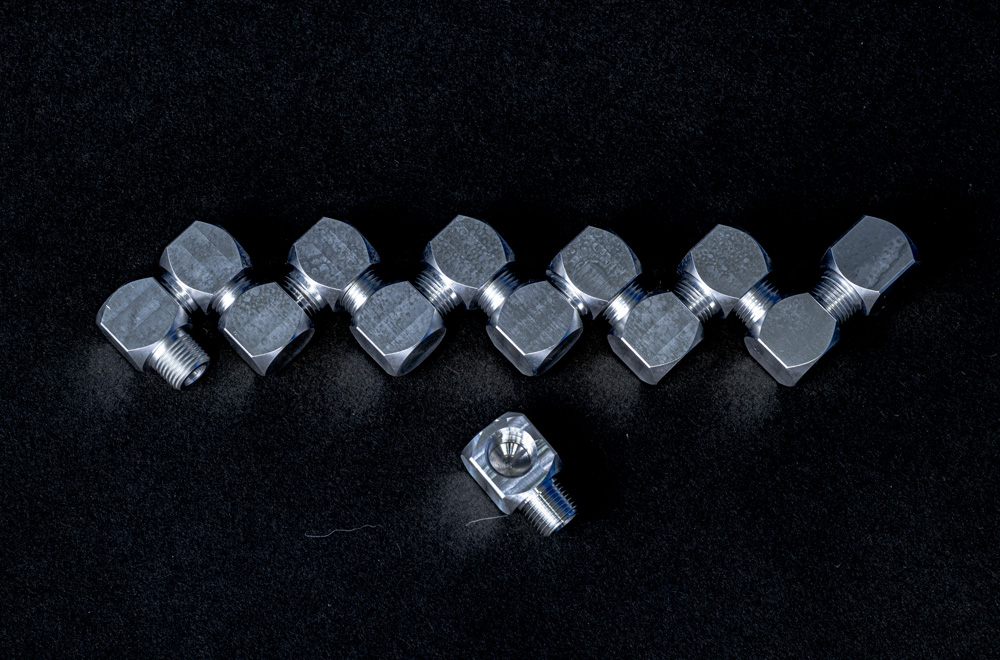

エルボ

A5052　Φ20

クロステーパーねじR(⅛)加工、外径R(⅛)テーパーねじ加工、丸材〜四角へミーリング加工、製品を繋げるとオブジェのようになります。

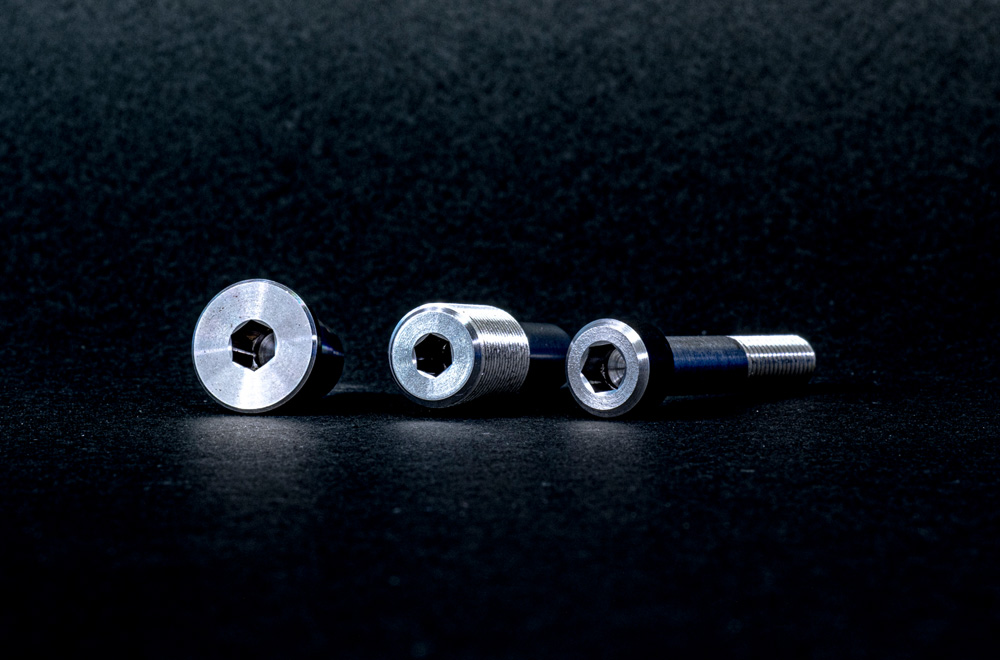

六角穴加工

SUS303、SUS304、SCMなど　Φ10〜Φ18

六角穴加工（シェーパー、ブローチ）NC機械内で加工が可能。

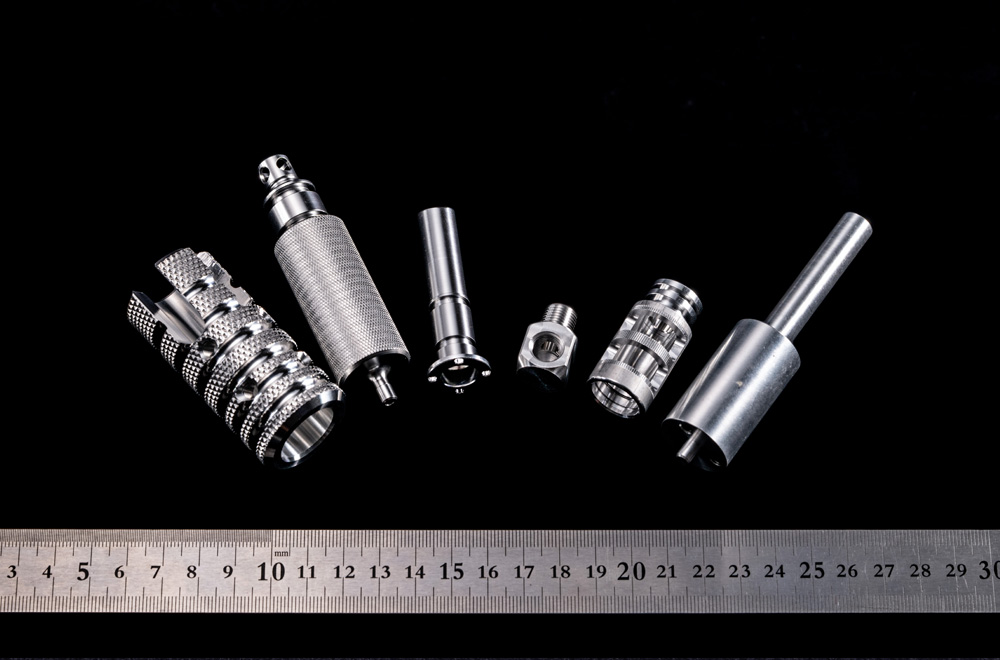

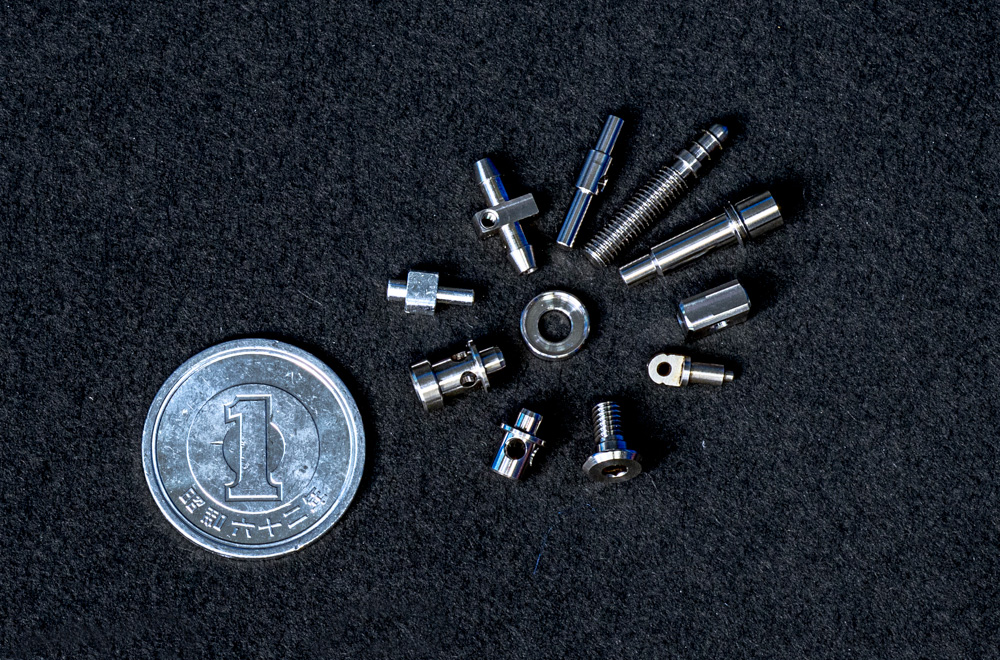

小径部品各種

SUS303、SUS304、SUS316　Φ6以下

様々な形状の小径部品でも切りくず絡みもなく、安定加工が可能。太い材料からの削り出しにより、Φ3以下の小径部品も加工可能です。

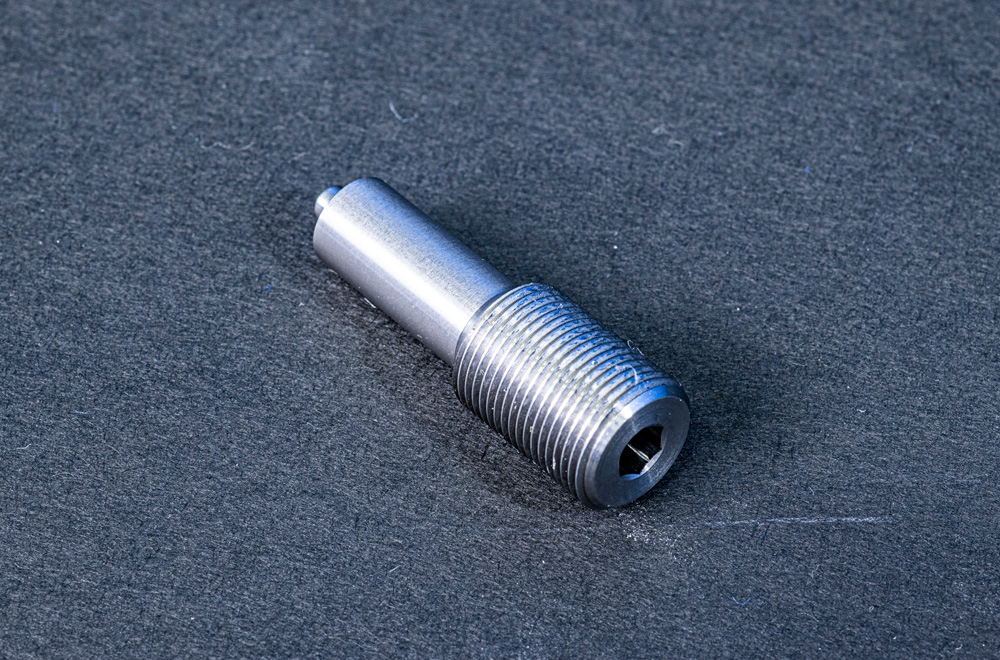

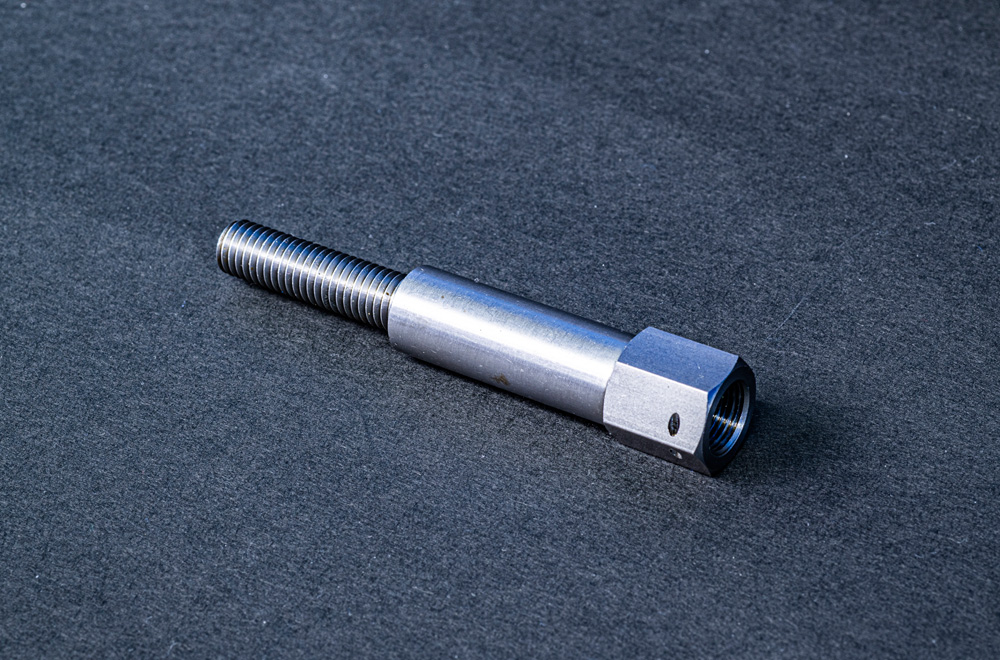

アジャストスクリュー

S17C Φ14

客先工程（ブランク、ねじ転造、六角穴）だったところ全工程をNC機械内にて完成。
